前言
在上一篇《从零开始：用CH592F制作CS2生命值胸章》的文章中，我展示了如何利用CH592F这颗蓝牙芯片制作一个和游戏联动的生命值指示器.
而本文将介绍生命值计数器的一个技术细节:如何使用CH592F驱动WS2812.
虽然WS2812的时序要求比较严格，通常可以使用GPIO翻转配合精准延时来实现，但那样会占用大量的CPU资源，导致蓝牙协议栈或其他中断任务受阻.
为了实现“零”CPU占用的炫酷灯效，我决定利用CH592F的SPI外设配合DMA来模拟WS2812的时序.
原理分析

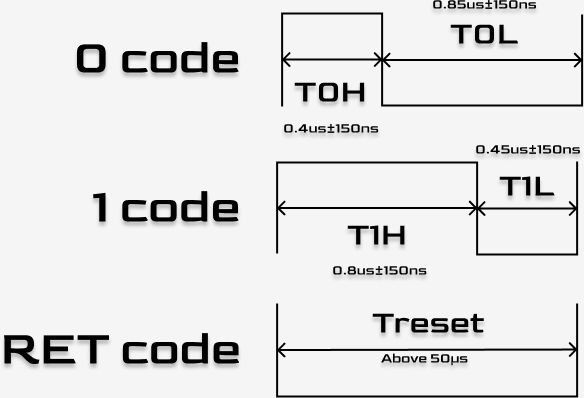

WS2812的通讯协议大家都烂熟于心了，核心就是通过高低电平的占空比来区分0码和1码.
- 0码：高电平时间短（~0.4us），低电平时间长.
- 1码：高电平时间长（~0.8us），低电平时间短.
- 整个周期大约在1.25us左右，即频率约为800kHz.
如果我们将SPI的时钟频率设定为WS2812频率的4倍（约3.2MHz），那么发送一个字节（8位）的SPI数据所占用的时间，刚好对应2个WS2812的位周期（因为这里我们用4个SPI位来表示1个WS2812位）.
- 模拟0码：发送二进制
1000(0x8)，即1个高电平+3个低电平. - 模拟1码：发送二进制
1110(0xE)，即3个高电平+1个低电平.
这样，我们只需要在内存中开辟一块缓存，将RGB颜色数据“膨胀”转化为对应的SPI数据，然后通过DMA一键发送，即可彻底解放CPU.
核心代码实现
1. 初始化SPI
首先需要配置SPI0为主机模式.CH592F的系统主频通常为48MHz，为了凑出3.2MHz的SPI时钟，我们需要设置分频系数.
48MHz / 15 = 3.2MHz.
void NeoPixelController::begin() {
// 配置GPIO，PA12/13/14通常对应SPI0
GPIOA_ResetBits (GPIO_Pin_12);
GPIOA_ModeCfg (GPIO_Pin_12 |GPIO_Pin_13 | GPIO_Pin_14, GPIO_ModeOut_PP_5mA);
// 初始化SPI0
SPI0_MasterDefInit();
// 设置分频，15分频得到3.2MHz
// 注意：实际调试中可能需要根据示波器微调
SPI0_CLKCfg (15);
// 发送复位信号（WS2812需要 >50us 的低电平复位）
// 这里发送一段全0数据即可
memset (_spiBuffer, 0, 24);
SPI0_MasterDMATrans (_spiBuffer, 24);
}2. 数据转换 (GRB -> SPI)
这是最关键的一步.我们需要将内存中紧凑的RGB（实际是GRB顺序）数据，展开为SPI总线需要的波形数据. 这里定义了两个宏来代表SPI发送的4位数据片段：
GRB_CODE_0:0x8(对应二进制 1000)GRB_CODE_1:0xE(对应二进制 1110)
为了节省空间，我们一个字节的SPI buffer存储两个WS2812位.
// 补充宏定义，用于生成波形
##define GRB_CODE_0 0x8
##define GRB_CODE_1 0xE
void NeoPixelController::convertGRBtoSPI (const uint8*t *grb, uint8*t *spi, uint16_t len) {
// len 是LED的数量
// 每个LED 3个字节颜色，每个颜色位需要4位SPI数据
// 所以SPI buffer长度 = len _ 3 _ 4 (bytes)
memset (spi, 0, len \_ 3 \_ 4);
for (uint16_t i = 0; i < len; i++) {
for (uint8_t j = 0; j < 3; j++) { // R, G, B 三个通道
for (uint8_t k = 0; k < 4; k++) { // 每个字节8位，分为4组，每组2位
for (uint8_t m = 0; m < 2; m++) { // 处理每组中的2位
// 检查GRB颜色数据的特定位是否为1
// 逻辑比较绕，本质就是从高位到低位通过掩码取值
if (grb[3 * i + j] & (0x80 >> (2 * k + m))) {
// 如果是1，SPI buffer填入 1110 (高位) 或 1110 (低位)
spi[3 * 4 * i + 4 * j + k] |= (GRB_CODE_1 >> (m * 4));
} else {
// 如果是0，SPI buffer填入 1000 (高位) 或 1000 (低位)
spi[3 * 4 * i + 4 * j + k] |= (GRB_CODE_0 >> (m * 4));
}
}
}
}
}
}3. DMA 发送
数据转换完成后，发送过程就非常简单了.直接调用CH592F的DMA传输函数，CPU就可以去处理蓝牙连接或者睡觉了.
void NeoPixelController::show() {
// 1. 将颜色数据转换为SPI波形数据
convertGRBtoSPI (\_grbBuffer, \_spiBuffer, \_numLeds);
// 2. 启动DMA传输
// 长度计算：LED数量 _ 3(RGB) _ 4(膨胀系数)
SPI0*MasterDMATrans (\_spiBuffer, \_numLeds * 3 \_ 4);
}封装与调用
为了方便使用，我将其封装成了一个NeoPixelController类，模仿了Arduino Adafruit_NeoPixel的接口风格.
头文件 NeoPixel.h:
##ifndef NEOPIXEL_H
##define NEOPIXEL_H
##include "CH59x_common.h"
class NeoPixelController {
public:
// 构造函数，需要指定LED数量和SPI buffer大小
// 注意：\_spiBuffer 最好在外部申请或者在类中动态申请
NeoPixelController (uint16_t numLeds, uint8_t spiInstance = 0);
void begin();
void show();
void setPixelColor(uint16_t index, uint32_t color);
void setPixelHSV(uint16_t index, uint8_t hue, uint8_t sat, uint8_t val);
void clear();
void setBrightness(uint8_t brightness);
// 简单的颜色工具
static uint32_t Color(uint8_t r, uint8_t g, uint8_t b);
private:
uint16_t \_numLeds;
uint8_t \_spiInstance;
uint8_t \_brightness;
// 这里为了演示方便，假设最大支持一定数量，实际应动态分配
uint8_t _grbBuffer[100 * 3];
uint8_t _spiBuffer[100 * 3 * 4];
void convertGRBtoSPI(const uint8_t *grb, uint8_t *spi, uint16_t len);
uint32_t colorHSV(uint8_t hue, uint8_t sat, uint8_t val);
};
##endif在主程序 Main.c 中调用：
NeoPixelController strip(32); // 控制32颗灯珠
int main() {
SetSysClock(CLK_SOURCE_PLL_48MHz);
strip.begin();
strip.setBrightness(50);
while(1) {
// 跑个彩虹特效
static uint8_t hue = 0;
strip.rainbow(hue++, 255, 255);
strip.show();
DelayMs(10);
}
}总结
通过SPI+DMA的方式驱动WS2812，最大的优势在于时序极其稳定，且不消耗CPU算力.这对于CH592F这种单核蓝牙SoC来说非常重要，避免了因为关闭中断写时序而导致蓝牙连接不稳定的问题.
唯一的代价就是内存占用稍微大了一些（每个LED需要12字节的SPI buffer），但对于几十颗灯珠的装饰应用来说，CH592F的RAM绰绰有余.
补充说明
代码不仅仅可以运行在CH592系列芯片, 还可以运行在CH582系列芯片.
