在LVGL中实现可变字体(Variable Font)-第二章

前言

(2025年11月重制版说明): 这篇文章的初版我曾发布于第三方平台（简书+Bilibili），并累计获得了50,000+ 次阅读和大量开发者的反馈。为了提供更好的阅读体验，我对文章排版和部分内容进行了优化，并将其独家发布在此个人博客

我们在第一章中已经实现了模拟器环境下可变字体字重的设置.

是时候掏出你吃灰已久的ESP32了.

本文会使用PlatformIO创建一个全新的项目,直到显示出现上篇文章末尾的动图为止. 如遇到问题,可参考常见问题内解答.

准备工作

软件准备

为了后续内容顺利进行下去,这里需要你安装好VSCode,并在VSCode上安装PlatformIO插件.

硬件准备

名称	数量	备注

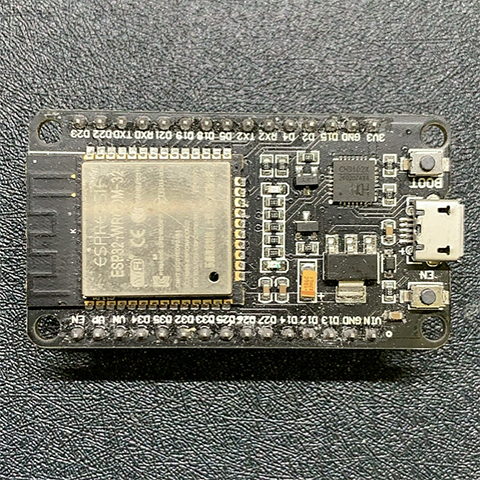

ESP32 开发板	1	\

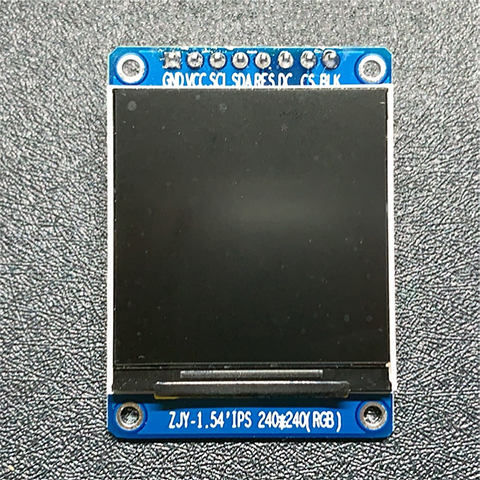

1.54寸LCD	1	驱动ST7789,分辨率240x240

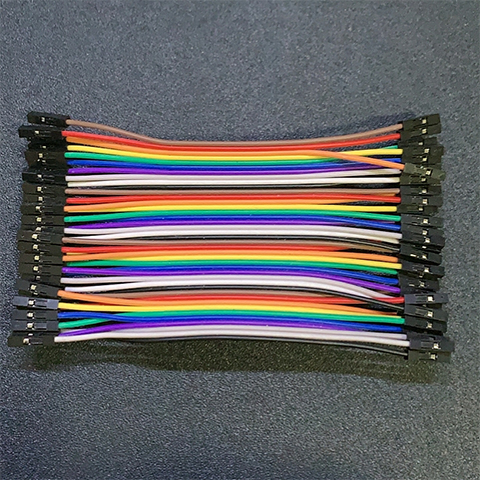

杜邦线若干	N	\

创建项目

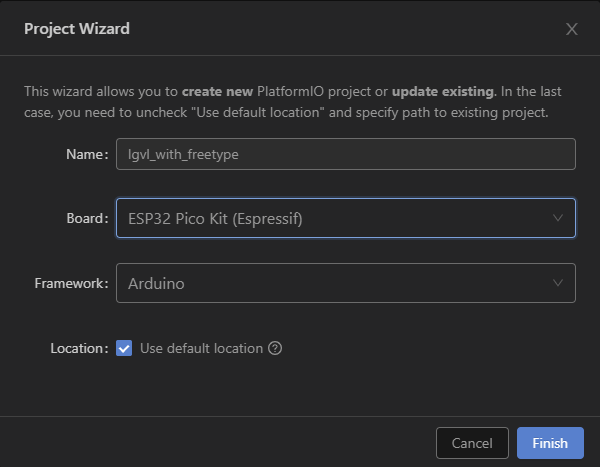

使用PlatformIO创建一个名为lvgl_with_freetype的项目 create project 创建完毕后目录结构如下:

.
├── include
│   └── README
├── lib
│   └── README
├── platformio.ini
├── src
│   └── main.cpp
└── test
    └── README

点亮屏幕

网上充斥着大量点屏教程, 故本文不做过多赘述.

本次驱动依旧使用TFT_eSPI库, 且本次的屏幕分辨率是240x240, Driver IC是ST7789.

所以需要使用TFT_eSPI里面的Setup24_ST7789.h

同时接线变更为

ESP32引脚名称	液晶屏引脚名称
VCC	VCC
GND	GND
G23	SDA
G18	SCL
G2	DC
G4	RES
GND	CS
VCC	BLK

对应Setup24_ST7789.h里面内容

##define TFT_MISO 19
##define TFT_MOSI 23
##define TFT_SCLK 18
##define TFT_CS -1
##define TFT_DC 2
##define TFT_RST 4

随便写点内容.测试下屏幕的点亮.

##include <Arduino.h>
##include <TFT_eSPI.h> // Hardware-specific library
##include <SPI.h>

TFT_eSPI tft = TFT_eSPI(); // Invoke custom library

void setup() {
Serial.begin(115200); // Set to a high rate for fast image transfer to a PC

tft.init();
tft.setRotation(0);
tft.fillScreen(TFT_BLACK);
}

void loop() {
tft.print("Ready Perfectly");
}

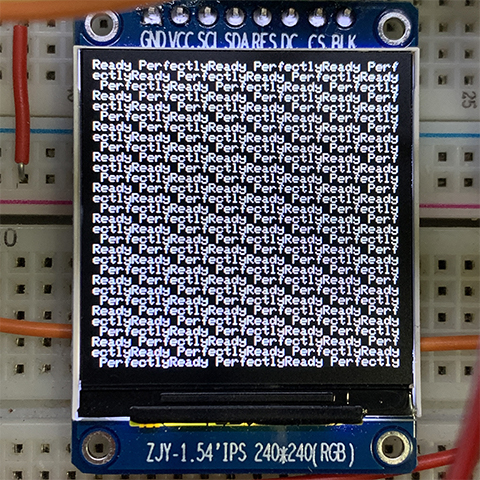

lcd_ready_perfect

移植LVGL

屏幕点亮以后,就可以开始移植LVGL了.

当前时间为2021.12.19,GitHub上LVGL最新版本是8.1.1-dev

使用命令

git clone https://github.com/lvgl/lvgl.git

获取LVGL后将其复制到lib文件夹下.此时文件目录为

.
├── include
│   └── README
├── lib
│   └── README
│   └── lvgl
│   └── TFT_eSPI
├── platformio.ini
├── src
│   └── main.cpp
└── test
    └── README

platformio.ini文件内容

[env:pico32]
platform = espressif32
board = pico32
framework = arduino
monitor_speed = 115200
lib_extra_dirs =
                lib/TFT_eSPI
                lib/lvgl

修改LVGL配置文件

创建LVGL的配置文件,找到lvgl文件夹内的lv_conf_templat.h,复制一份lv_conf_templat.h并重命名为lv_conf.h,然后打开lv_conf.h

为了使配置文件内容生效,找到第15行(其他版本的lvgl行数可能不在这里,需要自行寻找)

##if 0 /*Set it to "1" to enable content*/

改为

##if 1 /*Set it to "1" to enable content*/

找到第30行,修改颜色顺序

##define LV_COLOR_16_SWAP 0

改为

##define LV_COLOR_16_SWAP 1

找到第49行,启用自定义内存管理

##define LV_MEM_CUSTOM 0

修改为

##define LV_MEM_CUSTOM 1

找到第88行,设置自定义周期函数

##define LV_TICK_CUSTOM 0

修改为

##define LV_TICK_CUSTOM 1

找到第174行,启用LVGL日志功能

##define LV_USE_LOG 1

修改为

##define LV_USE_LOG 1

对接LVGL和TFT_eSPI

按照目录

.
├── include
│   └── README
├── lib
│   └── README
│   └── lvgl
│   └── TFT_eSPI
├── platformio.ini
├── src
│   └── main.cpp
│   └── Port
│       └── lv_port_disp.cpp
│       └── lv_port_disp.h
└── test
    └── README

创建lv_port_disp.cpp和lv_port_disp.h

##ifndef LV*PORT_DISP_H*
##define LV*PORT_DISP_H*

##include "TFT_eSPI.h"
##include "lvgl.h"

##define DISP_HOR_RES 240
##define DISP_VER_RES 240
##define DISP_BUF_SIZE (DISP_HOR_RES\*DISP_VER_RES/4)

extern TaskHandle_t handleTaskLvgl;
void Port_Init();
void lv_port_disp_init(TFT_eSPI\* scr);

##endif

##include "lv_port_disp.h"

// 用于初始化完毕后启用LVGL显示的TaskHandle_t
TaskHandle_t handleTaskLvgl;
// lvgl显示驱动
static lv_disp_drv_t disp_drv;

// lvgl更新任务
void TaskLvglUpdate(void\* parameter) {
// 阻塞在此处,直到xTaskNotifyGive
ulTaskNotifyTake(pdTRUE, portMAX_DELAY);
for (;;) {
lv_task_handler();

    delay(5);

}
}

/\*\*

- @brief 显示初始化
- @param 无
- @retval 无
  \*/
  void Port_Init() {
  static TFT_eSPI screen;

/_ 屏幕初始化 _/
screen.begin();
screen.initDMA(true);
screen.setRotation(0);
screen.fillScreen(TFT_BLACK);

/_ lvgl初始化 _/
lv_init();
lv_port_disp_init(&screen);
printf("lvInitDone\n");
// 在核心2上执行LVGL
xTaskCreatePinnedToCore(TaskLvglUpdate, "LvglThread", 20480, nullptr,
configMAX_PRIORITIES, &handleTaskLvgl, 1);
}

/\*\*

- @brief 自定义打印函数
- @param 无
- @retval 无
  */
  void my_print(lv_log_level_t level, const char *file, uint32_t line,
  const char *fun, const char *dsc) {
  Serial.printf("%s@%d %s->%s\r\n", file, line, fun, dsc);
  Serial.flush();
  }

/\*\*

- @brief 屏幕刷新回调函数
- @param disp:屏幕驱动地址
- @param area:刷新区域
- @param color_p:刷新缓冲区地址
- @retval 无
  */
  static void disp_flush_cb(lv_disp_drv_t *disp, const lv*area_t *area,
  lv_color_t _color_p) {
  TFT_eSPI \_screen = (TFT_eSPI _)disp->user_data;

int32_t w = (area->x2 - area->x1 + 1);
int32_t h = (area->y2 - area->y1 + 1);

screen->startWrite();
screen->setAddrWindow(area->x1, area->y1, w, h);
screen->pushPixelsDMA((uint16*t *)(&color*p->full), w * h);
screen->endWrite();

lv_disp_flush_ready(disp);
}

/\*\*

- @brief 屏幕初始化
- @param 无
- @retval 无
  _/
  void lv_port_disp_init(TFT_eSPI_ scr) {
  lv*log_register_print_cb(reinterpret_cast<lv_log_print_g_cb_t>(
  my_print)); /* register print function for debugging _/
  DMA_ATTR static lv_color_t \_lv_disp_buf =
  static_cast<lv_color_t _>(heap_caps_malloc(
  DISP_BUF_SIZE \* sizeof(lv_color_t), MALLOC_CAP_DMA));
  static lv_disp_draw_buf_t disp_buf;
  lv_disp_draw_buf_init(&disp_buf, lv_disp_buf, nullptr,
  DISP_BUF_SIZE);

/_Initialize the display_/
lv_disp_drv_init(&disp_drv);
disp_drv.hor_res = DISP_HOR_RES;
disp_drv.ver_res = DISP_VER_RES;
disp_drv.flush_cb = disp_flush_cb;
disp_drv.draw_buf = &disp_buf;
disp_drv.user_data = scr;
lv_disp_drv_register(&disp_drv);
}

再写个简单例子测试下LVGL能不能运行

##include <Arduino.h>
##include "./Port/lv_port_disp.h"

void setup() {
Serial.begin(115200); // Set to a high rate for fast image transfer to a PC
Port_Init();

lv_obj_t \*label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "Toou.\nAnata wa watashi no masuta ka?");

// 一切就绪, 启动LVGL任务
xTaskNotifyGive(handleTaskLvgl);
}

void loop() {

}

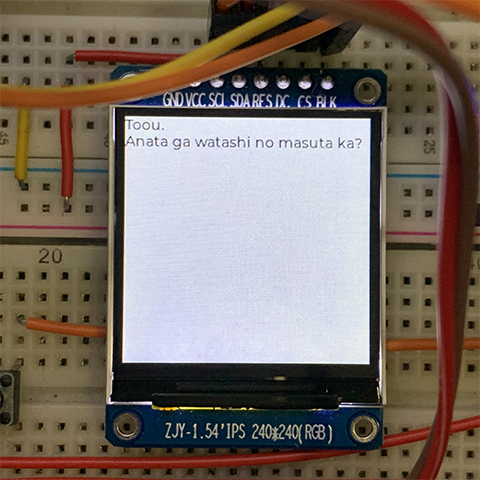

Toou.Anata wa watashi no masuta ka?

lvgl_ready_perfect

施工中,待更新

常见问题

Q:点亮屏幕时候,编译器报找不到TFT_eSPI

A:检查TFT_eSPI是否集成将TFT_eSPI放置在lib文件夹内,并向platformio.ini文件末尾添加

lib_extra_dirs =  lib/TFT_eSPI

Q:在移植LVGL时候,屏幕颜色异常

A:可能与lv_conf.h文件内#define LV_COLOR_16_SWAP 0有关可以尝试将此处的0改成1,或1改回0

环境:

Espressif 32 (3.4.0) > ESP32 Pico Kit
framework-arduinoespressif32 3.10006.210326 (1.0.6)
tool-esptoolpy 1.30100.210531 (3.1.0)
toolchain-xtensa32 2.50200.97 (5.2.0)
<lvgl> 8.1.1-dev
<TFT_eSPI> 2.3.89
esptool.py v3.1
